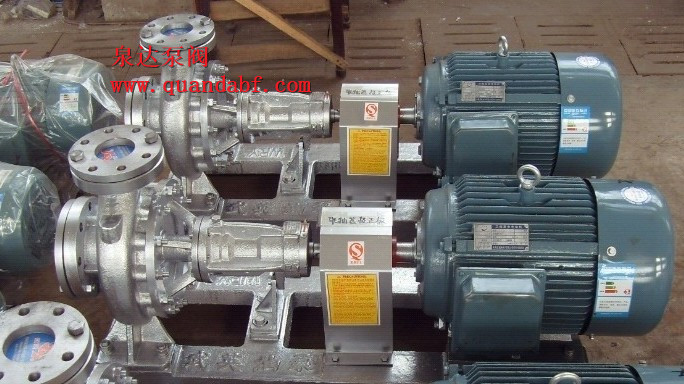

RY型導熱油泵--產品概述
LQRY型導熱油泵是吸取了國內外各類先進的熱油循環泵的特點研制的。該泵具有結構合理、技術先進、效率高、在熱態下能長期穩定運轉無泄漏、無附加冷卻系統安全可靠等特點,可廣泛使用于石油、油脂、鍋爐、建筑、養路、制藥、塑料、橡膠、含成纖維紡織、印染等工業領域,主要用于輸送不含固體顆粒的弱腐蝕性高溫液體,使用溫度≤370℃,是一種理想的油泵。

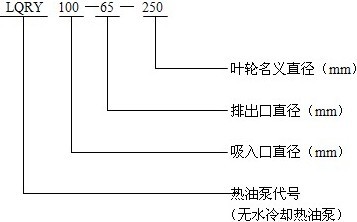

RY型導熱油泵--型號意義
RY型導熱油泵--結構特點
RY型熱油泵(導熱油泵)是本單位消化吸收國外油泵的基礎上研制的第二代產品,基本結構形式為單級單吸懸臂式腳支撐結構,泵的進口為軸向吸入,出口為中心垂直向上,和電機同裝于底座上。
RY型熱油泵(導熱油泵)的支撐采用了雙端球軸承支撐的結構形式,前端采用潤滑油潤滑,后端采用潤滑脂潤滑,中間有一導油管,用以隨時觀察密封情況和回收導熱油。采用自熱散熱結構,改變了傳統的水冷卻結構,使結構簡單,體積小,節約運行費用,性能好,使用可靠。
RY型熱油泵(導熱油泵),(1)采用填料密封和機械密封相結合的形式,填料密封用耐高的填料,具有良好的熱態適應性,而機械密封則采用機械強度高,耐磨性好的硬質合金材料,保證了高溫情況下的密封性能。
(2)采用第三代聚四氟乙烯(簡稱PTFE)做唇形密封,使密封性能產生了飛躍,比橡膠類密封可靠.注提高25倍,而十腐蝕性能極強。

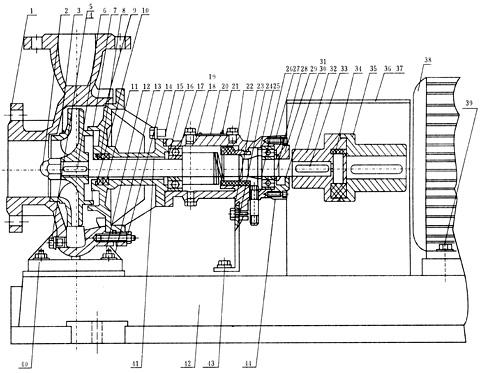

RY型導熱油泵--結構圖
1 |
泵體 |
2 |
蓋形螺母 |
3 |
葉輪 |
4 |
螺塞 |
5 |
鋁熱圈 |
6 |
平鍵 |
7 |
泵蓋 |
8 |
孔用彈性檔圈 |
9 |
鋁墊圈 |
10 |
壓圈 |
11 |
墊料 |
12 |
螺母 |
13 |
墊圈 |
14 |
螺栓 |
15 |
螺栓 |
16 |
泵軸 |
17 |
球軸承 |
18 |
軸承座 |
19 |
墊片 |
20 |
鋁牌 |
21 |
鉚釘 |
22 |
機械密封 |
23 |
螺栓 |
24 |
撐酶 |
25 |
墊圈 |
26 |
導油管 |
27 |
螺釘 |
28 |
墊圈 |
29 |
橡膠密封 |
30 |
軸承蓋 |
31 |
墊片 |
32 |
泵聯軸器 |
33 |
平鍵 |
34 |
彈性塊 |
35 |
電機聯軸器 |
36 |
罩殼 |
37 |
螺釘 |
38 |
電動機 |
39 |
螺栓 |
40 |
螺柱 |
41 |
墊圈 |
42 |
底座 |
43 |
墊圈 |
44 |
彈性擋圈 |
|
|
RY型導熱油泵--性能參數
型號
RY |
流量
m3/h |
揚程
m |
轉速
r/min |
功率KW |
效率
n% |
氣蝕余量
NPSH
m |
軸功率 |
配用
功率 |
26-20-100 |
4.5 |
15 |
2825 |
0.45 |
0.75 |
40 |
0.8 |
50-32-150 |
8 |
22 |
2840 |
1.0 |
1.5 |
42 |
1.6 |
50-32-160 |
10 |
25 |
2840 |
1.5 |
2.2 |
42 |
1.8 |
65-40-160 |
12.5 |
25 |
2880 |
2.5 |
3 |
45 |
2.2 |
50-50-170 |
12.5 |
32 |
2890 |
3.2 |
4 |
45 |
2.5 |
65-50-180 |
32 |
32 |
2900 |
4.5 |
5.5 |
52 |
2.7 |
65-50-170 |
40 |
25 |
2900 |
4.5 |
5.5 |
52 |
2.7 |
80-50-180 |
40 |
40 |
2900 |
6.7 |
7.5 |
63 |
3.1 |
80-50-170 |
60 |
20 |
2900 |
6.7 |
7.5 |
63 |
3.1 |
100-65-190 |
60 |
38 |
2930 |
9.2 |
11 |
68 |
3.9 |
100-65-200 |
80 |
40 |
2930 |
12.5 |
15 |
70 |
3.5 |
100-65-220 |
58 |
50 |
2930 |
12.5 |
15 |
68 |
3.5 |
100-65-230 |
l00 |
55 |
2940 |
19.5 |
22 |
70 |
3.6 |
125-100-190 |
155 |
30 |
2940 |
20 |
22 |
72 |
3.6 |
100-65-240 |
100 |
70 |
2950 |
25.5 |
30 |
69.8 |
4.1 |
100-65-257 |
100 |
80 |
2950 |
32.5 |
37 |
67 |
3.6 |
125-100-220 |
160 |
45 |
2950 |
25.5 |
37 |
75.2 |
3.6 |
125-80-250 |
160 |
60 |
2970 |
35.5 |
45 |
74.2 |
5 |
125-100-250 |
200 |
60 |
2970 |
42.8 |
55 |
76.8 |
6 |
125-100-257 |
260 |
70 |
2970 |
64.3 |
75 |
77.1 |
6.8 |
125-100-260 |
300 |
70 |
2970 |
75.3 |
90 |
78.2 |
8 |
125-100-270 |
220 |
85 |
2970 |
68 |
90 |
76 |
6 |
150-125-270 |
340 |
76 |
2970 |
89.5 |
110 |
78.6 |
8.5 |
150-125-270 |
400 |
7.8 |
2970 |
106 |
132 |
80.6 |
9.8 |

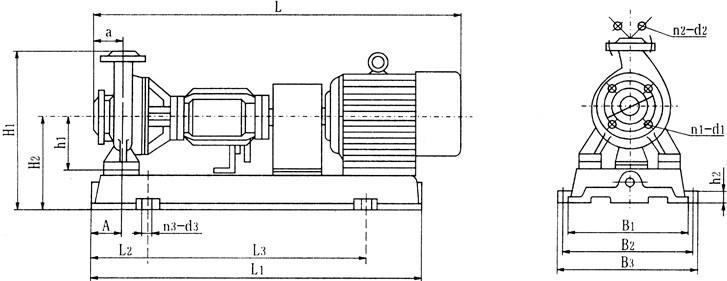

RY型導熱油泵--安裝尺寸
油泵型號
RY |
電機
機座號/功率 |
油泵外形及安裝尺寸 |
L |
L1 |
L2 |
L3 |
B1 |
B2 |
B3 |
A |
a |
h1 |
h2 |
H1 |
H2 |
D1 |
D2 |
nl/dl |
n2/d2 |
N3/d3 |
26-20-100 |
Y801-2/0.75 |
700 |
630 |
108 |
415 |
200 |
230 |
270 |
75 |
80 |
95 |
25 |
290 |
180 |
85 |
75 |
4/14 |
4/14 |
4/14 |
50-32-150 |
Y90S-2/1.5 |
800 |
700 |
80 |
525 |
180 |
248 |
295 |
80 |
90 |
132 |
40 |
365 |
210 |
125 |
100 |
6-17.5 |
4-17.5 |
4-16 |
50-32-160 |
Y90L-2/2.2 |
65-40-160 |
Y100L-2/3 |
1000 |
810 |
110 |
590 |
280 |
360 |
410 |
100 |
150 |
420 |
240 |
145 |
110 |
8-17.5 |
4-20 |
50-50-170 |
Y112M-2/4 |
845 |
122.5 |
600 |
355 |
360 |
410 |
152 |
442 |
247 |
125 |
6-17.5 |
65-50-180 |
Y132S1-2/5.5 |
1100 |
900 |
120 |
660 |
300 |
380 |
440 |
160 |
410 |
245 |
160 |
80-50-180 |
Y132S2-2/7.5 |
100-65-190 |
Y160M-2/ll |
1200 |
1049 |
730 |
355 |
440 |
510 |
110 |
120 |
180 |
510 |
285 |
180 |
145 |
8-20 |
8-17.5 |
4-22 |
100-65-220 |
Y160M1-2/15 |
100-65-200A |
Y160M1-2/15 |
100-65-230 |
YlSOM-2/22 |
1300 |
1180 |
145 |
930 |
415 |
495 |
570 |
115 |
125 |
200 |
570 |
320 |
125-100-200 |
Y180M-2/22 |
220 |
180 |
100-65-240 |
Y200L1-2/30 |
1400 |
180 |
145 |
100-65-257 |
Y200L2-2/37 |
125-100-220 |
Y200L2-2/37 |
220 |
180 |
125-80-250 |
Y225M-2/45 |
1513 |
1245 |
152 |
480 |
540 |
620 |
140 |
144 |
225 |
45 |
620 |
345 |
160 |
8-22 |
4-24 |
125-100-250 |
Y250M-2/55 |
1580 |
1400 |
230 |
550 |
600 |
690 |
654 |
370 |
190 |
8-22 |
125-100-257 |
Y280S-2/75 |
1628 |
1510 |
275 |
960 |
540 |
620 |
695 |
150 |
230 |
50 |
725 |
438 |
125-100-260 |
Y280S1-2/90 |
125-100-270 |
Y280S1-2/90 |
1628 |
1510 |
275 |
990 |
540 |
620 |
695 |
150 |
144 |
230 |
50 |
725 |
438 |
220 |
190 |
8-22 |
8-22 |
4-24 |
150-125-270 |
Y315S-2/110 |
1818 |
1590 |
250 |
1090 |
628 |
720 |
780 |
145 |
150 |
230 |
45 |
750 |
440 |
240 |
210 |
8-22 |
8-17.5 |
4-24 |
150-125-270 |
Y315M1-2/132 |
1888 |
RY型導熱油泵--安裝使用
RY型熱油泵(導熱油泵)安裝使用
1.泵安裝的好壞對泵的平穩運行和使用壽命有很重要的影響,所以安裝工作必須仔細地進行,不得草率行事。
2.水泵吸入管的安裝高度、長度和管徑應滿足計算值,力求簡短,減少不必要的損失(如彎頭等)。
3.吸入和吐出管路應有管架,泵不允許承受管路的負荷。
4.安裝地點應足夠?qū)挄常苑奖銠z修工作和良好散熱。
5.安裝順序:
(1)將機組放在埋有地腳螺栓的基礎上,在底座與基礎之間放成對墊,作找正用。
(2)松開聯軸器,用水平儀分別放在泵軸和底座上,通過調整楔塊墊使機組至水平,找正后,適當擰緊地腳螺栓,以防走動。
(3)用混凝土灌注底座和地腳螺栓孔。
(4)待混凝土干固后,檢查底座和地腳螺栓是否有不良或松動等現象,檢查合格后應擰緊地腳螺栓,并重新檢查泵的水平度。
(5)校正泵軸和電機軸的同軸度,在聯軸器外圓上的偏差允許0.1毫米,兩聯軸器平面間的間隙應保證2~3毫米,在兩聯軸器端面一周上,最大和最小間隙差數不得超過0.3毫米。
(6)在接好管路及確定原動機轉動方向后,再接上聯軸器,并再校核一遍圓的同軸度。
(7)在機組實際試運轉3~4小時后作最后檢查,如沒有不良現象則認為安裝合格。
(8)在安裝過程中為防止雜物落入機器內,應將機組所有孔眼均蓋好。
(9)泵在開啟前對進出管路進行清洗時,在泵的進口段需加上過濾器,以防雜物進入泵內。
RY型熱油泵(導熱油泵)拆卸裝配
1.泵的拆卸順序
(1)放凈泵內液體及軸承托架內的潤滑油。
(2)擰電機固定螺栓,將電機搬離底座,拆下兩半聯軸器。
(3)拆下泵蓋聯接,松開軸承座托架螺栓,將泵蓋連同軸承托架和轉子部份一起從泵體內抽出。
(4)擰下葉輪螺母,拆下葉輪。
(5)擰下泵蓋與軸承座螺栓,拆下泵蓋。
(6)擰下右端軸承蓋螺栓,拆去軸承蓋。
(7)拆下軸承擋圈。
(8)將泵軸從軸承座中壓出。
(9)在泵軸壓出軸承和取下機械密封件動環和“0”形圈彈簧(不損壞,無須取下)。
(10)在軸承座內壓出靜環“0"形圈。
2.泵的裝配
泵的裝配順序可按拆卸相反順序進行。拆卸后再裝配時要檢查機械密封件和各零件是否失效,如有失效損壞現象等發生,一定要換新的備件,安裝時務必小心謹慎,不要敲打,以免.損壞零件。
